Ce guide complet détaille le branchement d’un disjoncteur différentiel 30mA, le respect de la norme NF C 15-100, les techniques de câblage et les règles de sécurité indispensables pour votre installation électrique.
L’installation électrique d’une habitation repose sur un équilibre entre confort d’utilisation et sécurité. Le dispositif différentiel à haute sensibilité de 30mA est un composant essentiel de cette protection. Qu’il s’agisse d’une rénovation complète ou de l’ajout d’une nouvelle ligne pour une extension, comprendre le schéma de branchement d’un disjoncteur différentiel est une priorité. Ce dispositif distribue l’énergie tout en détectant les fuites de courant pour prévenir les chocs électriques. La norme NF C 15-100 encadre strictement sa pose pour garantir une protection optimale.
Comprendre le rôle et le fonctionnement du disjoncteur différentiel 30mA
Le disjoncteur différentiel diffère de l’interrupteur différentiel. L’interrupteur détecte les fuites de courant vers la terre, tandis que le disjoncteur protège également contre les surcharges et les courts-circuits. Cet appareil combine la protection des personnes et celle des équipements dans le domaine de l’électrotechnique.
Pourquoi le seuil de 30mA est-il la norme de sécurité ?
Le corps humain réagit au passage de l’électricité par des contractions musculaires. Le seuil de 30mA limite les effets du courant sur l’organisme. En cas de défaut d’isolement, le disjoncteur compare le courant entrant par la phase et celui sortant par le neutre. Si l’écart atteint 30mA, le mécanisme coupe l’alimentation instantanément pour éviter tout accident.
Différence entre interrupteur et disjoncteur différentiel
L’interrupteur différentiel se place en tête de rangée dans le tableau électrique et protège un groupe de disjoncteurs divisionnaires. Le disjoncteur différentiel est souvent réservé à des circuits spécifiques nécessitant une continuité de service ou une protection dédiée, comme une borne de recharge pour véhicule électrique ou un système d’alarme. Le schéma de raccordement doit tenir compte de ces nuances techniques.

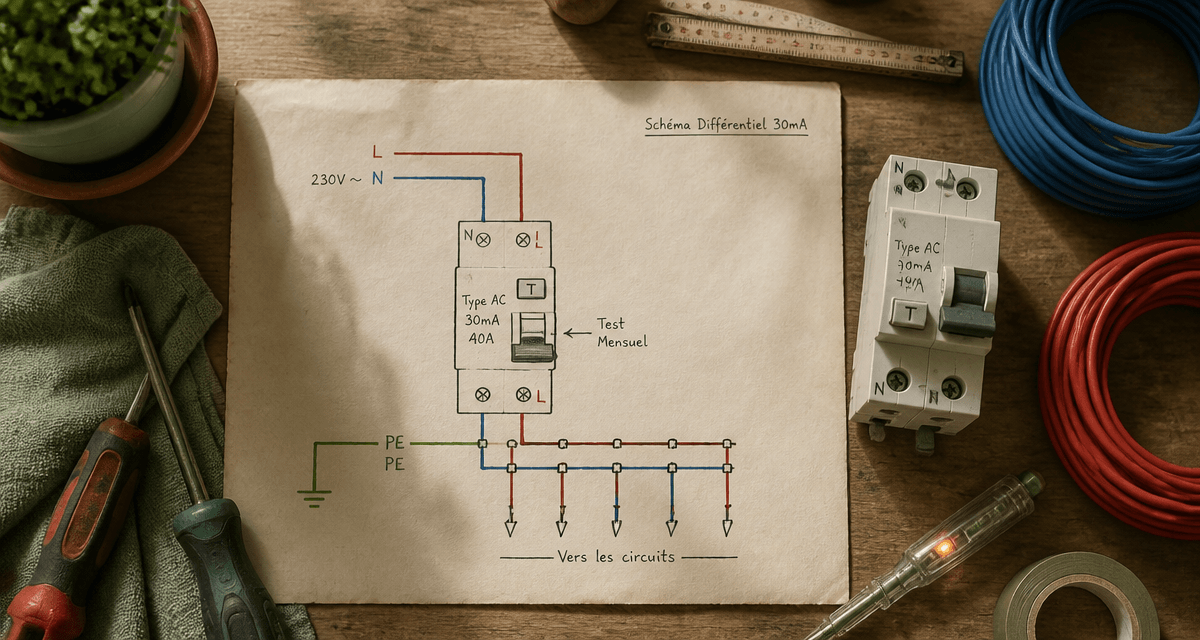

Le schéma de branchement détaillé étape par étape
Le câblage d’un différentiel demande de la méthode et un serrage rigoureux des connexions. Une connexion lâche provoque des arcs électriques et des incendies. Coupez le disjoncteur général et vérifiez l’absence de tension à l’aide d’un appareil de mesure avant toute intervention.
Raccordement des bornes L et N
Le branchement s’effectue par le haut ou par le bas selon les modèles. La phase (fil rouge, marron ou noir) se connecte sur la borne L, et le neutre (fil bleu) sur la borne N. Dénudez les conducteurs sur 12 mm sans laisser le cuivre apparaître après serrage. Ce raccordement permet au courant de traverser le tore de détection interne de l’appareil.
Le fonctionnement interne repose sur une mesure précise des champs électromagnétiques. Tant que le courant entrant est égal au courant sortant, les champs s’annulent. Dès qu’une fuite apparaît, l’équilibre est rompu et le relais de déclenchement s’active. Cette sensibilité permet de distinguer une consommation normale d’un courant traversant accidentellement un corps humain ou une carcasse métallique.
L’utilisation des peignes d’alimentation horizontaux
Les peignes horizontaux relient le différentiel aux disjoncteurs divisionnaires. Ils évitent les pontages par fils électriques et limitent les mauvais contacts. Assurez-vous que les dents du peigne sont bien insérées dans les cages de serrage pour éviter les pannes intermittentes ou les arcs électriques.
Les règles d’or de la norme NF C 15-100
La norme NF C 15-100 définit les règles de sécurité pour les installations électriques basse tension en France. Elle s’adapte régulièrement aux nouveaux usages comme la domotique.
La limite critique des 8 circuits
Un différentiel ne peut pas protéger plus de 8 circuits divisionnaires. Cette limite évite les déclenchements dus aux courants de fuite naturels des appareils électroniques. Si trop d’appareils sont branchés, la somme des micro-fuites peut atteindre le seuil de 30mA, provoquant une coupure de courant injustifiée.
Types de différentiels et usages
Le choix du calibre dépend de la puissance de l’amont ou de la somme des puissances en aval. Voici les usages courants :
| Type de Différentiel | Usage Principal | Calibres Communs |
|---|---|---|
| Type AC | Utilisé pour les circuits standards comme l’éclairage et les prises. | 25A, 40A, 63A |
| Type A | Dédié aux plaques de cuisson, lave-linge et bornes de recharge VE. | 40A, 63A |
| Type F (ou Hpi) | Conçu pour les appareils sensibles comme les congélateurs et l’informatique. | 40A, 63A |
Utilisez un différentiel de Type A pour protéger les circuits de puissance générant des courants de défaut à composante continue, comme les plaques à induction.
L’importance capitale de la mise à la terre
La mise à la terre et le différentiel forment un ensemble indissociable. Sans une terre efficace, le disjoncteur différentiel perd son utilité préventive.
Le rôle de la terre dans le déclenchement
En cas de défaut d’isolement, le courant cherche à s’écouler vers la terre. Si l’appareil est correctement relié au conducteur de protection, le courant s’évacue vers le sol et le différentiel coupe l’alimentation avant que quelqu’un ne touche l’appareil. Sans terre, la carcasse reste sous tension jusqu’à ce qu’une personne serve de conducteur.
Vérifier la continuité de la terre
La liaison doit être continue jusqu’à la prise de terre. La résistance doit être inférieure à 100 Ohms pour être conforme à la norme NF C 15-100. Un testeur de terre est nécessaire pour valider cette valeur lors de la mise en service.
Erreurs courantes et vérifications finales
Les erreurs de câblage proviennent souvent d’une méconnaissance du matériel ou d’un manque d’attention.
Les inversions de câblage à éviter
L’inversion phase-neutre est fréquente. Le disjoncteur pourrait couper le neutre au lieu de la phase, laissant l’installation sous tension. Ne mélangez pas les neutres de deux circuits protégés par des différentiels distincts, car cela provoque un déclenchement systématique dès qu’un appareil est allumé.
Comment tester son installation en toute sécurité
Appuyez sur le bouton « Test » du différentiel pour simuler une fuite. Si l’appareil ne déclenche pas, il est défectueux. Effectuez ce test une fois par mois. Un contrôleur d’installation permet de mesurer le temps de déclenchement réel et le courant de seuil exact.
Le respect de la norme NF C 15-100 garantit une installation pérenne. Le schéma de branchement d’un disjoncteur différentiel 30mA constitue la base de l’électrotechnique résidentielle et assure la sécurité des occupants.
