Différentiel type A ou AC : choisissez selon le circuit à protéger
Publié par : Éloïse Vanier-Dasté — Rédactrice spécialisée en bricolage
Dans un tableau électrique domestique, choisir entre un différentiel type A ou AC ne consiste pas à retenir le modèle le moins cher. Les deux protègent les personnes contre les fuites de courant, mais ils ne détectent pas les mêmes formes de défaut. La règle pratique est simple : le type AC convient aux circuits courants, tandis que le type A s’impose pour certains appareils dotés d’une électronique de puissance.
Le rôle réel de l’interrupteur différentiel dans un tableau
Un interrupteur différentiel compare en permanence le courant qui entre dans un circuit avec celui qui en ressort. Si une différence apparaît, elle peut signaler qu’une partie du courant s’échappe vers la terre, à cause d’un appareil défectueux ou, dans le pire des cas, du contact avec une personne. Lorsque cet écart dépasse sa sensibilité, généralement 30 mA dans un logement, l’appareil coupe l’alimentation.
Cette protection concerne avant tout les personnes. L’interrupteur différentiel ne protège pas les câbles contre une surcharge et ne coupe pas forcément le courant en cas de court-circuit. Cette fonction revient aux disjoncteurs divisionnaires placés après lui sur la rangée. Un disjoncteur différentiel, lui, réunit les deux fonctions dans un seul appareil : la détection des défauts d’isolement et la protection contre les surintensités.
Pourquoi le type de courant détecté change tout
Les appareils électriques simples produisent principalement des courants alternatifs sinusoïdaux. De nombreux équipements récents utilisent toutefois des cartes électroniques, des redresseurs, des variateurs ou des alimentations à découpage. En cas de défaut, ils peuvent générer une composante de courant continu pulsé. Un différentiel inadapté risque alors de ne pas réagir correctement à cette forme de fuite, voire de voir sa capacité de détection perturbée.
Le type du différentiel indique donc les défauts qu’il peut identifier. Ce marquage, visible sur la face avant de l’appareil, doit être choisi selon les circuits raccordés, et non selon la seule puissance de l’équipement.

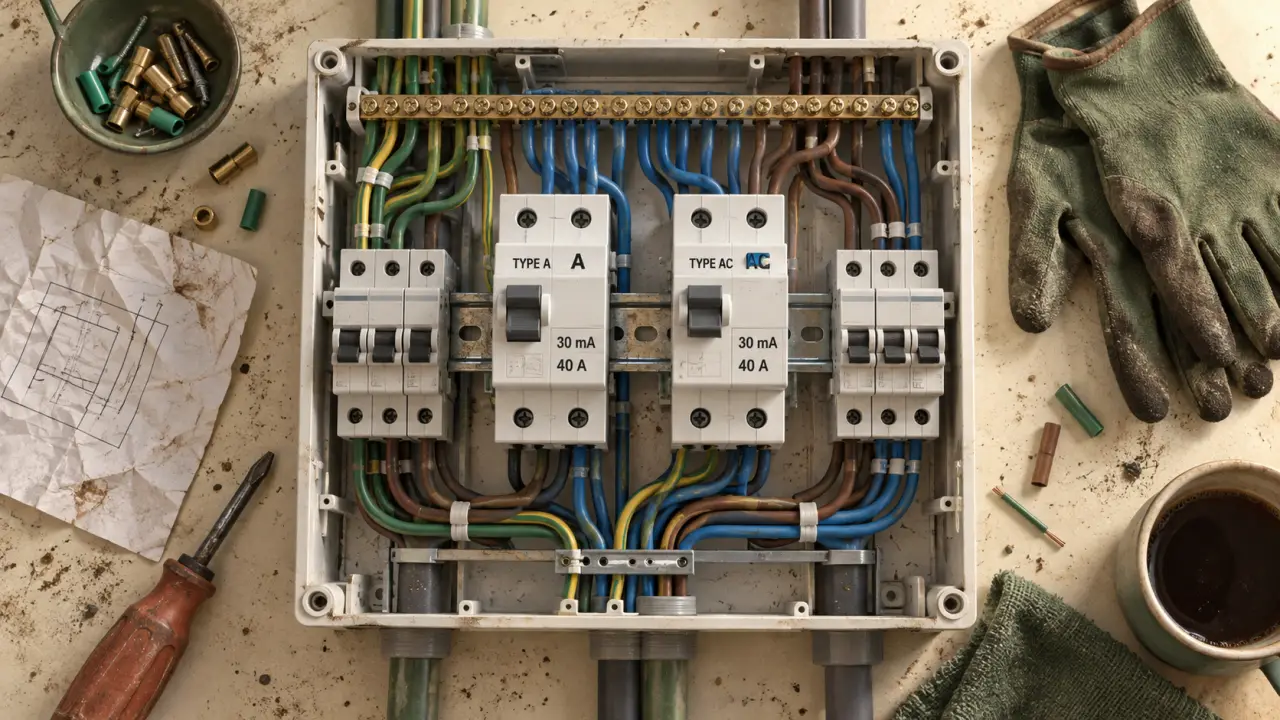

Différentiel type A ou AC : les différences à connaître avant d’acheter
| Critère | Type AC | Type A |
|---|---|---|
| Courants détectés | Courants alternatifs | Courants alternatifs et courants continus pulsés |
| Usage principal | Circuits domestiques usuels | Circuits alimentant des appareils avec électronique de puissance |
| Niveau de couverture | Protection adaptée aux défauts alternatifs | Protection plus large contre différentes formes de défaut |
| Remplacement d’un type AC | Non concerné | Possible si le calibre et l’installation sont compatibles |
Le type AC pour les circuits ordinaires
Le différentiel type AC détecte les défauts de courant alternatif. Il est généralement utilisé pour les prises de courant, l’éclairage, le chauffage électrique, le four, le chauffe-eau ou les circuits de volets roulants, lorsque les prescriptions propres à l’équipement ne demandent pas un autre type de protection. Il reste donc très présent dans les tableaux résidentiels.
Le type A pour les appareils susceptibles de créer un courant pulsé
Le type A ajoute la détection des courants continus pulsés. La norme NF C 15-100 prévoit notamment une protection de type A pour les circuits dédiés aux plaques de cuisson et au lave-linge. Ces appareils sont souvent cités, car leur fonctionnement peut faire intervenir une électronique capable de produire ce type de défaut.
Pour une borne de recharge de véhicule électrique, le choix demande une attention particulière. La protection différentielle dépend du mode de recharge, de la borne et de la détection éventuellement intégrée contre les courants continus lisses. Il faut suivre les indications du fabricant et faire valider l’installation par un professionnel. Le réflexe « type A partout » ne remplace pas l’analyse des prescriptions techniques.
Répartir les circuits sans fragiliser l’installation
Dans un tableau, l’interrupteur différentiel est installé en tête de rangée, avant les disjoncteurs divisionnaires qu’il protège. La NF C 15-100 encadre l’organisation de l’installation : un logement doit comporter au moins 2 interrupteurs différentiels. Pour un logement de moins de 35 m², le minimum reste de 2 différentiels ; au-delà de 100 m², il en faut au moins 3.
Un même différentiel peut protéger jusqu’à 8 circuits. Il est toutefois préférable de répartir les usages : éclairage sur plusieurs rangées, prises séparées des gros appareils et circuits spécialisés identifiés. Cette organisation limite la partie du logement privée de courant lorsqu’un défaut provoque un déclenchement. Elle facilite aussi le diagnostic : si une rangée se coupe, la recherche se concentre immédiatement sur les circuits concernés.
Ne pas confondre défaut d’isolement et mauvais raccordement
Un point souvent oublié concerne la liaison entre deux éléments du tableau. Un serrage insuffisant au niveau d’un conducteur, d’un peigne de raccordement ou d’une borne peut créer une résistance de contact. Cette résistance provoque un échauffement local, parfois sans entraîner de fuite de courant vers la terre. Le différentiel peut donc rester enclenché alors qu’un mauvais serrage se dégrade.
Lors d’une rénovation ou de l’ajout d’un circuit, il faut contrôler le couple de serrage prescrit, l’état des conducteurs et la bonne insertion du peigne. Le bouton test du différentiel ne vérifie pas ces points mécaniques.
Choisir la sensibilité et le calibre adaptés
Pour la protection des personnes dans l’habitat, la sensibilité recherchée est de 30 mA. Elle correspond au seuil de déclenchement différentiel indiqué sur l’appareil. Le calibre, exprimé en ampères, est une autre donnée : il indique le courant maximal que l’interrupteur peut laisser passer durablement sans subir de dommage.
- 25 A : calibre rencontré dans certaines configurations limitées ;
- 40 A : choix courant pour de nombreuses rangées domestiques ;
- 63 A : adapté lorsque l’intensité potentielle de la rangée est plus élevée.
Le calibre ne se choisit pas en fonction du seul appareil le plus puissant. Il dépend de la manière dont les circuits sont alimentés et de l’intensité susceptible de traverser le différentiel. Un type A 40 A et un type AC 40 A ont le même calibre, mais pas la même capacité de détection. Il faut donc traiter séparément ces deux questions : quel type de défaut faut-il détecter et quelle intensité la rangée doit-elle supporter ?
Une méthode simple pour décider entre type A et type AC
- Repérez les circuits spécialisés dans le tableau et vérifiez leur destination.
- Placez les plaques de cuisson et le lave-linge sous un interrupteur différentiel type A, conformément à la NF C 15-100.
- Utilisez un type AC pour les circuits usuels compatibles avec cette protection.
- Vérifiez que chaque différentiel est en 30 mA et que son calibre convient à la rangée.
- Limitez-vous à 8 circuits maximum par différentiel et répartissez les usages pour conserver du confort en cas de coupure.
- Testez périodiquement l’appareil avec son bouton de test, puis faites intervenir un électricien en cas de déclenchements répétés, de doute sur le câblage ou d’extension du tableau.
Remplacer un type AC par un type A est généralement envisageable lorsque les caractéristiques électriques et l’encombrement sont compatibles. Cette évolution élargit la détection, mais elle ne dispense pas de vérifier le calibre, le raccordement et la répartition des circuits. Dans une installation neuve comme en rénovation, le bon différentiel est celui qui correspond à la nature du circuit, respecte la NF C 15-100 et s’intègre dans un tableau cohérent.
