Le branchement d’un parafoudre Legrand s’effectue dans le tableau électrique, sur les conducteurs de phase et de neutre, avec une liaison très courte vers la terre. Cette protection limite les effets des surtensions dues à la foudre ou aux manœuvres sur le réseau. Elle reste efficace seulement si le modèle, le câblage et l’emplacement conviennent à l’installation. En cas de doute sur le tableau, la terre ou le pouvoir de coupure, faites intervenir un électricien qualifié.
Identifier le parafoudre adapté avant de toucher au tableau
Un parafoudre n’est pas un disjoncteur. Il évacue vers la terre l’énergie d’une surtension pour limiter la tension résiduelle qui atteint les équipements. Son choix ne dépend donc pas uniquement du nombre de modules disponibles sur le rail DIN. Il faut tenir compte du réseau, de l’exposition du bâtiment, de la présence éventuelle d’une protection extérieure contre la foudre et des caractéristiques du tableau d’abonné.
Monophasé, type 2 et protection intégrée
Dans une habitation alimentée en 230 V monophasé, choisissez un parafoudre Legrand adapté à ce type de réseau. Le type 2 convient couramment à la protection du tableau contre les surtensions d’origine atmosphérique ou liées aux manœuvres sur le réseau. Certains appareils disposent d’une protection contre les courts-circuits, tandis que d’autres nécessitent une protection associée. La notice du produit et les caractéristiques de l’installation permettent de déterminer la configuration correcte.
Le courant de court-circuit local doit aussi être contrôlé. Un modèle donné peut être prévu pour un courant de court-circuit local maximal de 4,5 kA. Cette valeur ne s’applique pas automatiquement à tous les parafoudres ni à tous les tableaux. Vérifiez la référence exacte du matériel, les prescriptions du fabricant et la compatibilité avec le dispositif de protection amont.
| Élément à vérifier | Pourquoi c’est déterminant |
|---|---|
| Type de réseau | Le parafoudre doit correspondre au monophasé 230 V ou à la configuration réelle de l’installation. |
| Type de parafoudre | Le type 2 convient à de nombreuses installations. Les besoins changent lorsqu’un paratonnerre ou des contraintes particulières sont présents. |
| Protection associée | Elle protège le circuit du parafoudre en cas de défaut lorsqu’elle n’est pas intégrée à l’appareil. |
| État de la terre | Sans chemin de terre fiable, l’énergie dérivée par le parafoudre ne peut pas être évacuée correctement. |
Préparer le branchement du parafoudre Legrand sans improviser
Un tableau électrique rassemble des circuits actifs et présente un risque d’électrisation ou d’arc électrique. Préparez l’intervention hors tension avec le schéma de raccordement fourni pour la référence Legrand choisie. Ne remplacez pas ce document par une photo trouvée en ligne : le nombre de pôles, le mode de protection et les bornes peuvent varier d’un appareil à l’autre.
Installer correctement un parafoudre chez soi — Suivez les étapes de la notice Legrand pour raccorder un parafoudre au différentiel et sécuriser votre installation électrique.
Matériel et contrôles préalables
Prévoyez le parafoudre compatible, les conducteurs adaptés, les embouts si le type de câble l’exige, un tournevis isolé, une pince à dénuder, un appareil de vérification d’absence de tension et les protections nécessaires. La section souvent recommandée pour les conducteurs de phase et de neutre est de 6 mm². La notice de l’appareil et les règles applicables à l’installation restent prioritaires.
- Repérez l’arrivée, le disjoncteur principal, les borniers de terre et de neutre, ainsi que l’emplacement disponible sur le rail.
- Coupez l’alimentation au dispositif prévu et consignez-la si nécessaire pour empêcher toute remise sous tension accidentelle.
- Vérifiez l’absence de tension avec un appareil approprié avant toute manipulation dans le tableau.
- Contrôlez la présence du bornier de terre et vérifiez que son raccordement n’est ni desserré ni dégradé.
- Lisez la notice du parafoudre, en particulier le schéma, les couples de serrage et la protection amont exigée.
Examinez attentivement le câblage. Un conducteur trop long, une boucle inutile, un isolant trop dénudé ou un fil de terre qui contourne le coffret peuvent réduire l’efficacité de la protection. Lors d’une surtension, chaque détour ajoute de l’inductance et peut augmenter la tension résiduelle transmise aux appareils. Un parcours direct et lisible, avec des connexions correctement serrées, améliore le fonctionnement du dispositif.

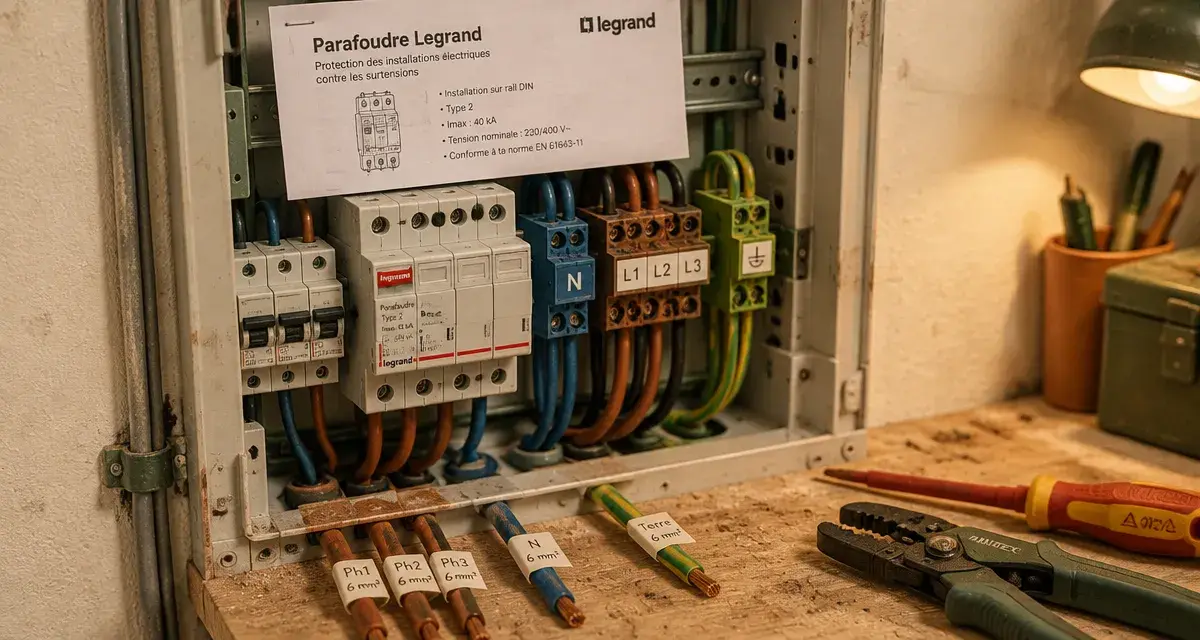

Raccorder le parafoudre au tableau, étape par étape
Le parafoudre se place généralement dans le tableau, près de l’arrivée et de la liaison de terre, selon l’architecture prévue par le fabricant. Il ne se branche pas en série comme un appareil que le courant devrait traverser. Le raccordement s’effectue en dérivation, afin que le dispositif puisse écouler la surtension vers la terre.
- Installer l’appareil sur le rail DIN. Placez-le à l’emplacement retenu, en conservant l’accès aux bornes et en respectant l’organisation du tableau.
- Préparer les conducteurs. Coupez-les au plus juste, dénudez-les selon les indications de la borne et évitez toute traction ou courbure forcée.
- Raccorder la phase et le neutre. Suivez le repérage des bornes et le schéma du parafoudre. L’alimentation peut provenir d’un peigne vertical ou de borniers de répartition, selon la conception du tableau.
- Raccorder la terre. Reliez la borne de terre du parafoudre au bornier de terre par le chemin le plus direct possible, sans boucle superflue.
- Serrer et contrôler. Respectez le couple de serrage indiqué, vérifiez qu’aucun brin de cuivre ne dépasse et assurez-vous que chaque conducteur est bien maintenu.
- Remettre sous tension après contrôle. Refermez les protections du tableau, remettez l’alimentation en service et contrôlez l’indicateur d’état du parafoudre s’il est présent.
La règle pratique des 50 cm concerne la longueur totale entre les points de raccordement concernés, notamment entre l’arrivée, le parafoudre et la terre. L’objectif est de maintenir ce trajet sous 50 cm. Si l’organisation du tableau ne le permet pas, n’ajoutez pas de câble plus long pour contourner la difficulté. Revoyez l’implantation avec un professionnel et appliquez les solutions prévues par la documentation technique.
Ce que demande la NF C 15-100-1 et les installations concernées
La norme NF C 15-100-1 encadre les installations électriques basse tension et leurs évolutions. Depuis août 2025, les règles relatives au parafoudre s’apprécient selon le type de bâtiment, son alimentation, son exposition et les équipements à protéger. L’obligation ne repose pas sur une règle unique applicable à tous les logements. Elle dépend notamment des conditions locales et des caractéristiques du projet.
Cas où l’analyse doit être particulièrement rigoureuse
Les bâtiments recevant du public, certaines installations classées pour la protection de l’environnement, les équipements de sûreté de fonctionnement et les installations comportant une IRVE peuvent nécessiter une analyse renforcée. En rénovation, la modification du tableau permet aussi de vérifier la cohérence entre la protection contre les surtensions et la mise à la terre existante.
La conformité ne dépend pas de la seule présence d’un module portant la mention « parafoudre ». Elle repose sur l’ensemble formé par l’appareil approprié, son dispositif de protection, la section et le parcours des conducteurs, la qualité de la terre, le repérage et la vérification finale. Conservez la référence de l’appareil et sa notice avec les documents du tableau. Ces éléments facilitent la maintenance ou le diagnostic après un épisode orageux.
Éviter les erreurs qui annulent l’intérêt de la protection
La première erreur consiste à installer un parafoudre sans vérifier la terre. La deuxième consiste à rallonger les fils pour gagner quelques modules dans le coffret. Même propre, un câblage trop long réduit l’efficacité attendue. Un raccordement sur la mauvaise borne, un serrage insuffisant ou une protection amont inadaptée peut aussi provoquer un dysfonctionnement et endommager le tableau.
- Ne travaillez jamais sous tension et ne vous fiez pas uniquement à la position d’un interrupteur.
- Ne mélangez pas les sections, les repères ou les fonctions des conducteurs. Respectez le schéma du fabricant.
- Ne supposez pas qu’un modèle prévu jusqu’à 36 kVA convient à toutes les configurations. Vérifiez sa référence et son domaine d’emploi.
- Ne masquez pas l’indicateur d’état. Il doit rester visible pour vérifier que le parafoudre est encore opérationnel.
- Faites contrôler l’installation si le tableau est ancien, si la terre est incertaine ou si des déclenchements répétés surviennent.
Un parafoudre Legrand doit être compatible avec le réseau et raccordé conformément à sa notice. La préparation, la coupure de l’alimentation, la liaison directe à la terre et le respect de la distance de 50 cm conditionnent la protection du tableau. En cas d’incertitude technique ou réglementaire, un électricien qualifié peut valider le matériel, le schéma de branchement et la conformité de l’ensemble.
